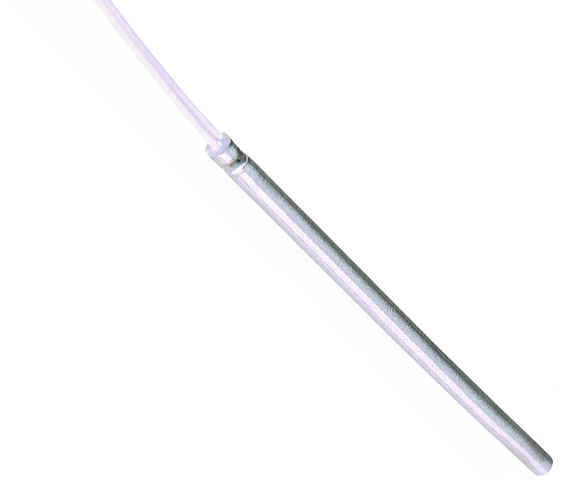

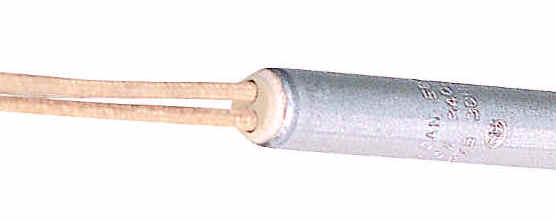

Cartridge Heaters

Close Cartridge Heaters Zoom
  • Provide highly concentrated heat
  • Precision sized for optimum heat transfer
  • High-temperature materials used throughout
REQUEST A QUOTE

Cartridge Heaters are designed for use in close tolerance holes for application of a high concentration of heat. These heaters are ideal for heating solids in a limited amount of space. Units are available in diameter from 3/16″ to 1-1/4″ depending on type. Product is Underwriters Labs Recognized, and certified for use in Canada.

  • Standard Cartridge Heater diameters: 3/16″, 1/4″, 3/8″, 1/2″, 5/8″, 3/4″, 15/16″, 1″, 1-1/4″
  • High Density Thunderbolt Heater diameters: 1/4″, 3/8″, 1/2″, 5/8″, 3/4″
  • Diameters are precision sized for optimum heat transfer when inserted into a reamed hole
  • High-temperature, corrosion-resistant sheath
  • Premium grade electrical insulating materials for maximum operating temperature and long life
  • High-temperature 10″ long leads (leads are connected externally on Thunderbolt units and internally on standard units)
  • Molding Equipment
  • Hot Stamping
  • Platens
  • Laminating Equipment
  • Dies

Models and Options

3/16″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
C1030A-250.830340.020.01
C1060AC1060B4101.665320.030.01

1/4″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
C2010A-1 3/834.925360.020.01
C2020A-1 1/238.130380.020.01
C2030A-250.840340.030.01
C2040AC2040B2 1/263.550320.030.01
C2050AC2050B376.260310.040.02
C2060AC2060B3 1/288.975320.040.02
C2070AC2070B4101.685310.040.02
C2080AC2080B5127110310.050.02
C2090AC2090B6152.4130300.060.03
C2100AC2100B7 1/2190.5100180.070.03

3/8″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt DensityApprox.
Wt. (lbs)
Approx.
Wt. (kg)
C381A-1 3/834.940390.060.03
C3800A-1 1/238.130250.060.03
C3910A-1 1/238.150420.060.03
C382AC382B250.850280.080.03
C3830AC3830B2 3/860.375340.090.04
C392AC392B2 1/263.575320.090.04
C3840AC3840B376.2100340.130.06
C385AC385B4101.6125300.160.07
C3930AC3930B4101.6150360.160.07
C386AC386B5127150280.20.09
C3940AC3940B5127200380.20.09
C387AC387B6152.4200310.240.1
C3950AC3950B6152.4250390.240.1
C3890AC3890B7177.8275360.280.12
C388AC388B8203.2240270.320.14
C3960AC3960B8203.2300340.320.14
C3970AC3970B9228.6350350.360.16
C390AC390B10254300270.40.17
C3980AC3980B12304.8500370.480.21
C3990AC3990B15381620360.60.26

1/2″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
C5010AC5010B1 1/238.150320.090.04
C5180AC5180B250.8100420.110.05
C5140AC5140B2 3/860.375250.130.06
C5150AC5150B2 3/860.3100340.130.06
C5160AC5160B2 3/860.3120410.130.06
C503AC503B2 1/263.5100320.140.06
C519AC519B2 1/263.5150480.140.06
C520AC520B376.2150380.170.07
C5210AC5210B4101.6180330.220.1
C508AC508B5127200280.280.12
C5020AC5020B5 1/4133.4250340.290.13
C5030AC5030B5 13/16147.6150180.320.14
C510AC510B6152.4250290.340.15
C5170AC5170B6152.4300350.340.15
C511AC511B8203.2350300.450.2
C5040AC5040B8203.2400340.450.2
C512AC512B10254450300.560.24
C5050AC5050B10254475320.560.24
C5130AC5130B12304.8550300.670.29
C5060AC5060B14355.6675320.780.34
C5070AC5070B18457.28002910.44
-C5090B24609.61000271.340.58
-C5220B307621300281.670.73

5/8″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
C621AC621B1 1/238.175380.10.04
C6220AC6220B2 3/860.375200.150.07
C6400AC6400B2 3/860.3100270.150.07
C6360AC6360B2 3/860.3150410.150.07
C6370AC6370B2 3/860.3180490.150.07
C624AC624B376.2150310.190.08
C6230AC6230B3 3/495.3150240.240.1
C6250AC6250B3 3/495.3240380.240.1
626A626B4101.6200290.250.11
C6340AC6340B4 3/8111.1240320.280.12
C627AC627B4 1/2114.3240310.280.12
C682AC682B5127250280.320.14
C628AC628B5 1/2139.7285290.350.15
C629AC629B6152.4300280.380.17
C6390AC6390B6 1/2165.1350300.410.18
C692AC692B7177.8350270.440.19
C6300AC6300B8203.2400270.50.22
C6410AC6410B8 3/4222.3450280.550.24
C631AC631B10254500270.630.27
C6420AC6420B10 3/4273.1500250.680.3
C632AC632B12304.8600270.760.33
C6430AC6430B12 7/8327550230.810.35
C633AC633B14355.6700260.880.38
C6440AC6440B15381600210.950.41
C635AC635B16406.48002610.44
-C6450B17431.8800251.070.47
-C6460B19482.6950261.20.52
-C6470B21533.41075271.320.57
-C6480B24609.61200261.510.66
-C6490B307622000351.890.82
-C6500B36914.42500362.270.99

3/4″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
C752AC752B2 1/263.5200420.20.09
C7530AC7530B3 1/482.6250390.260.11
C754AC754B3 1/288.9250350.280.12
C766AC766B4101.6300360.320.14
C7550AC7550B4 3/4120.7350350.380.17
C756AC756B5127350330.40.17
C7680AC7680B6152.4350270.480.21
C757AC757B6152.4400310.480.21
C7640AC7640B7 5/8193.7450270.610.27
C758AC758B8203.2500280.640.28
C769AC769B9228.6550270.720.31
C7650AC7650B9 1/8231.8500250.730.32
C759AC759B10254600270.80.35
C7700AC7700B10 1/2266.7550230.830.36
C7710AC7710B11 7/8301.6600220.910.4
C767AC767B12304.8700260.960.42
C7720AC7720B13 7/8352.4650211.020.44
C761AC761B14355.6800251.120.49
C7730AC7730B14 7/8377.8750221.140.5
C762AC762B16406.4900251.280.56
-C7740B16 1/4412.8800221.240.54
-C7750B17 3/4450.9850211.360.59
C763AC763B18457.21000241.440.63
-C7760B205081000221.530.67
-C7770B22558.81150231.680.73
-C7780B24609.61250231.840.8
-C7790B307622500232.31

15/16″ Models

120 Volt240 VoltHeater Length (in)Heater Length (mm)WattsWatt DensityApprox. Wt. (lbs)Approx. Wt. (kg)
C9310AC9310B2 1/263.5250420.310.14
C9330AC9330B2 1/263.5275470.310.14
C9320AC9320B376.2275370.360.16
C9340AC9340B3 1/879.4250320.370.16
C949AC949B3 1/288.9190220.390.17
C9350AC9350B4 5/8117.5450370.440.19
C9360AC9360B4 7/8123.8140110.460.2
C9500AC9500B4 7/8123.8450350.460.2
C9450AC9450B6152.4350220.480.21
C946AC946B8203.2500230.560.24
C9380AC9380B9 1/2241.3550210.620.27
C9390AC9390B11279.4625200.750.33
C947AC947B12304.8700210.790.34
C9400AC9400B12 1/2317.5700200.810.35
C948AC948B16406.4950210.940.41
C9410AC9410B17431.89502010.44
C9420AC9420B18 1/2469.91050201.10.48

1″ Models

120 Volt240 VoltHeater Length (in)Heater Length (mm)WattsWatt DensityApprox. Wt. (lbs)Approx. Wt. (kg)
C9750AC9750B3 3/885.7300330.310.14
C9760AC9760B4 7/8123.8375270.50.22
C9770AC9770B6 3/8161.9600330.630.27
C9780AC9780B7 7/8200500220.750.33
C9790AC9790B9 3/8238.1700250.850.37
C9800AC9800B10 7/8276.27502310.44
C9810AC9810B12 3/8314.3800211.130.49
C9820AC9820B18 3/8466.71250221.750.76
-C9830B22558.81500222.010.88
-C9840B24609.61800242.20.96
-C9850B26660.42000252.371.03
-C9860B28711.22200252.561.12
-C9870B307622500272.741.19

1-1/4″ Models

120 Volt240 VoltHeater Length (in)Heater Length (mm)WattsWatt DensityApprox. Wt. (lbs)Approx. Wt. (kg)
C1252AC1252B3 1/288.9350300.50.22
C1268AC1268B4 7/8123.8600350.750.33
C1269AC1269B7 5/8193.71000361.250.54
C1270AC1270B7 5/8193.71200431.250.54
C1271AC1271B10 1/2266.71000251.750.76
C1272AC1272B12304.812002720.87
-C1263B153811500262.51.09
-C1274B24609.624002641.74
-C1275B28711.22800264.72.05
-C1276B3076230002652.18
Construction Details:
Tube Material: 300 series stainless steel
Finish Diameters: 3/16″ = .186″ +.000 -.003 (4.8 mm +.00 -.08)
1/4″ = .249″ +.000 -.003 (6.4 mm +.00 -.08)
3/8″ = .374″ +.000 -.004 (9.5 mm +.00 -.10)
1/2″ = .499″ +.000 -.004 (12.7 mm +.00 -.10)
5/8″ = .624″ +.000 -.004 (15.9 mm +.00 -.10)
3/4″ = .748″ +.000 -.004 (19.1 mm +.00 -.10)
15/16″ = .935″ +.000 -.004 (23.8 mm +.00 -.10)
1″ = .998″ +.000 -.004 (25.4 mm +.00 -.10)
1-1/4″ = 1.248″ +.000 -.004 (31.7 mm +.00 -.10)
Temperature Limits: Suitable for heater tube temperature up to 1200 F (650 C)
Termination: 10″ long (254 mm) lead wires

Stranded nickel conductors – teflon/fiberglass insulation482 deg F (250 deg C) temperature ratingLead wires are connected internal to the heaters

1/4″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
TB1001A-125.4802080.020.01
TB1002ATB1002B125.41002600.020.01
TB1003A-125.41503900.020.01
TB101A-1 1/431.840690.020.01
TB1004A-1 1/431.8751290.020.01
TB1005A-1 1/431.81001720.020.01
TB1006A-1 1/431.81502580.020.01
-TB1007B1 1/431.82253870.020.01
TB1008A-1 1/238.150640.020.01
TB1009A-1 1/238.11001290.020.01
TB1011A-1 1/238.11501930.020.01
-TB1012B1 1/238.11752250.020.01
TB1013ATB1013B1 1/238.12002570.020.01
-TB1014B1 1/238.12503220.020.01
TB102ATB102B250.880680.030.01
TB1015A-250.8100850.030.01
-TB1016B250.81251070.030.01
TB1017ATB1017B250.81501280.030.01
TB1018ATB1018B250.82001710.030.01
TB1019ATB1019B250.82502140.030.01
-TB1021B250.83002560.030.01
TB103ATB103B2 1/263.5100640.030.01
TB1022ATB1022B2 1/263.52501600.030.01
TB1023A-376.2100510.040.02
TB104ATB104B376.2130660.040.02
TB1024ATB1024B376.22001020.040.02
-TB1025B376.22501280.040.02
TB1026ATB1026B376.23001530.040.02
TB1027A-4101.6100360.040.02
TB105ATB105B4101.6175640.040.02
TB1028ATB1028B4101.6200730.040.02
TB1029ATB1029B4101.63001090.040.02
TB1031ATB1031B4 1/2114.3200640.040.02
TB106A-5127220620.050.02
TB1032ATB1032B5127350990.050.02
-TB1033B51274001130.050.02
TB107ATB107B6152.4270630.060.03
-TB1034B6152.4400930.060.03

3/8″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
TB3001A-125.455960.030.01
TB3002A-125.41001730.030.01
TB3813ATB3813B125.41502600.030.01
-TB3003B125.42003460.030.01
TB380ATB380B1 1/431.81001150.030.01
TB3005A-1 1/431.81251430.030.01
TB3815ATB3815B1 1/431.81501720.030.01
TB3005ATB3005B1 1/431.82002290.030.01
TB3006ATB3006B1 5/1633.31001060.030.01
TB3007A-1 5/1633.31501590.030.01
-TB3008B1 3/834.91601570.030.01
TB3009A-1 7/1636.5100920.040.02
TB3010A-1 1/238.150430.040.02
TB3011A-1 1/238.175640.040.02
TB3012A-1 1/238.180690.040.02
TB381ATB381B1 1/238.1100860.040.02
-TB3013B1 1/238.11251070.040.02
TB3820ATB3820B1 1/238.11501290.040.02
TB3014ATB3014B1 1/238.12001710.040.02
TB3015ATB3015B1 1/238.12502140.040.02
TB3016A-1 3/444.5125860.040.02
TB3017A-1 3/444.51751200.040.02
TB3018ATB3018B1 3/444.52501710.040.02
-TB3019B1 13/1646150980.050.02
TB3020A-1 13/16462001300.050.02
-TB3021B1 13/16462501630.050.02
TB3022A-1 7/847.62501550.050.02
TB3023A-250.850280.050.02
TB3024A-250.875430.050.02
TB382ATB382B250.8100570.050.02
TB3816ATB3816B250.8150850.050.02
TB3821ATB3821B250.82001140.050.02
TB3025ATB3025B250.82501420.050.02
TB3026ATB3026B250.83001710.050.02
TB3027ATB3027B250.84002280.050.02
-TB3028B2 1/8542001050.050.02
TB3029A-2 1/457.275370.060.03
TB3030ATB3030B2 1/457.2125610.060.03
-TB3031B2 1/457.2150730.060.03
TB383ATB383B2 1/457.2175850.060.03
TB3032ATB3032B2 1/457.22501220.060.03
TB3033ATB3033B2 1/457.23001460.060.03
TB3034ATB3034B2 1/457.23501710.060.03
TB3035ATB3035B2 1/263.5200850.060.03
TB384ATB384B2 1/263.52351000.060.03
TB3036ATB3036B2 1/263.52501070.060.03
TB3037ATB3037B2 1/263.53001280.060.03
TB3038ATB3038B2 1/263.54001710.060.03
TB3039ATB3039B2 1/263.55002130.060.03
TB3040ATB3040B2 13/1671.460220.070.03
TB3041ATB3041B2 13/1671.4250920.070.03
TB3042ATB3042B2 13/1671.43001110.070.03
TB3043A-376.2100340.080.03
TB3044ATB3044B376.2150510.080.03
TB3817ATB3817B376.2200680.080.03
TB3818ATB3818B376.2250850.080.03
TB385ATB385B376.23001020.080.03
TB3045ATB3045B376.24001360.080.03
TB3046ATB3046B376.25001700.080.03
-TB3047B376.26002050.080.03
TB3048A-3 5/1684.15001510.080.03
TB3049ATB3049B3 1/288.9250710.090.04
TB3050ATB3050B3 1/288.9300850.090.04
TB3051ATB3051B3 1/288.95001420.090.04
TB3052A-3 13/1696.8150390.090.04
-TB3053B3 13/1696.85001290.090.04
TB3054ATB3054B4101.6125300.090.04
TB3055A-4101.6150360.090.04
TB3056A-4101.6175430.090.04
TB3057ATB3057B4101.6250610.090.04
TB386ATB386B4101.6300730.090.04
TB3058ATB3058B4101.6400970.090.04
-TB3059B4101.64501090.090.04
TB3060ATB3060B4101.65001220.090.04
TB3061A-4101.65501340.090.04
-TB3062B4 1/4108300680.090.04
-TB3063B4 1/41087501700.090.04
TB3064ATB3064B4 1/2114.3300640.10.04
TB3065ATB3065B4 1/2114.35001060.10.04
-TB3066B4 13/16122.2300590.110.05
-TB3067B4 13/16122.2500990.110.05
TB3068ATB3068B5127150280.110.05
TB3069ATB3069B5127300570.110.05
TB387ATB387B5127350660.110.05
TB3070ATB3070B5127500950.110.05
-TB3071B51277501420.110.05
-TB3072B512710001890.110.05
-TB3073B5 1/4133.4200360.120.05
-TB3074B5 1/2139.76001020.120.05
-TB3075B5 1/2139.710001700.120.05
TB3076A-6152.4200310.130.06
TB3077ATB3077B6152.4250390.130.06
TB3078ATB3078B6152.4400620.130.06
TB388ATB388B6152.4500770.130.06
TB3079ATB3079B6152.4600930.130.06
-TB3080B6152.47501160.130.06
-TB3081B6152.410001550.130.06
-TB3082B6 1/2165.1600850.140.06
-TB3083B6 1/2165.110001420.140.06
TB3084ATB3084B7177.8250330.140.06
-TB3085B7177.8500650.140.06
TB3086ATB3086B7177.8600780.140.06
-TB3087B7177.810001310.140.06
-TB3088B7 1/2190.5600730.150.07
-TB3089B7 1/2190.510001210.150.07
-TB3090B7 13/16198.4750870.150.07
TB3091ATB3091B8203.2300340.160.07
TB3092A-8203.2400450.160.07
TB3093ATB3093B8203.2500570.160.07
TB3094ATB3094B8203.2600680.160.07
TB3810ATB3810B8203.2700790.160.07
-TB3095B8203.210001130.160.07
-TB3096B8 5/8219.1500520.170.07
-TB3097B9228.610001000.180.08
-TB3098B9 1/2241.3600570.190.08
-TB3099B9 1/2241.31000940.190.08
TB3105A-10254400360.190.08
TB3819ATB3819B10254600540.190.08
TB3812ATB3812B102541000890.190.08
-TB3100B10 13/16274.6375310.20.09
TB3101A-12304.8400300.220.1
TB3102ATB3102B12304.8600440.220.1
-TB3103B12304.81000740.220.1
-TB3104B12 13/16325.41000690.230.1

1/2″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
TB5021A-125.450650.060.03
TB5022A-125.41501950.060.03
TB5023A-1 1/431.850430.070.03
TB500ATB500B1 1/431.81251080.070.03
-TB5024B1 1/431.82001720.070.03
-TB5025B1 1/431.82502150.070.03
TB5026A-1 1/238.150320.080.03
TB501ATB501B1 1/238.1150960.080.03
TB5027ATB5027B1 1/238.12001290.080.03
TB5028A-250.875320.090.04
TB5013ATB5013B250.8200850.090.04
TB502ATB502B250.82351000.090.04
TB5029ATB5029B250.82501070.090.04
TB5031ATB5031B250.83001280.090.04
TB5032ATB5032B250.84001710.090.04
TB5033A-2 1/457.275270.10.04
TB5034A-2 1/457.2125460.10.04
TB5035ATB5035B2 1/457.2250910.10.04
TB503ATB503B2 1/457.22801020.10.04
TB5036ATB5036B2 1/457.24001460.10.04
TB5037ATB5037B2 1/457.25001830.10.04
TB5038ATB5038B2 3/860.3100340.10.04
TB5039ATB5039B2 3/860.3250850.10.04
TB5041ATB5041B2 3/860.35001710.10.04
TB5042ATB5042B2 1/263.5100320.110.05
TB5043ATB5043B2 1/263.5250800.110.05
TB5044ATB5044B2 1/263.5300960.110.05
TB504ATB504B2 1/263.5310990.110.05
TB5045ATB5045B2 1/263.54001280.110.05
TB5046ATB5046B2 1/263.55001600.110.05
TB5047A-2 9/1665.13501090.110.05
-TB5048B2 9/1665.1300930.110.05
TB5049ATB5049B2 3/469.94001140.110.05
TB5051ATB5051B376.2125320.120.05
TB505ATB505B376.2250640.120.05
TB5014ATB5014B376.2300770.120.05
TB5052A-376.2350890.120.05
TB5015ATB5015B376.24001020.120.05
TB5053ATB5053B376.25001280.120.05
TB5054ATB5054B376.26001530.120.05
TB5055ATB5055B376.27501920.120.05
TB5056A-376.210002560.120.05
TB5057ATB5057B3 1/288.9250530.140.06
-TB5058B3 1/288.9350750.140.06
TB5059ATB5059B3 1/288.95001060.140.06
-TB5061B3 1/288.97501600.140.06
TB5062A-3 13/1696.8500960.150.07
-TB5063B3 13/1696.8250480.150.07
TB5064ATB5064B4101.6150270.150.07
TB5065ATB5065B4101.6250460.150.07
TB5066ATB5066B4101.6300550.150.07
TB5067ATB5067B4101.6350640.150.07
TB5068ATB5068B4101.6400730.150.07
TB5069ATB5069B4101.6500910.150.07
TB506ATB506B4101.65501000.150.07
TB5071ATB5071B4101.67501370.150.07
-TB5072B4101.610001820.150.07
TB5073A-4 5/16109.5550920.160.07
TB5074ATB5074B4 1/2114.3500800.170.07
TB5075ATB5075B4 1/2114.37501200.170.07
-TB5076B4 13/16122.2300440.190.08
-TB5077B4 13/16122.210001480.190.08
TB5078ATB5078B5127200280.190.08
TB5079ATB5079B5127350500.190.08
TB5081ATB5081B5127400570.190.08
TB507ATB507B5127500710.190.08
TB5082ATB5082B51277501060.190.08
-TB5083B512710001420.190.08
-TB5084B5 1/2139.7200260.20.09
TB5085ATB5085B5 1/2139.7500640.20.09
-TB5086B5 1/2139.7650830.20.09
TB5087ATB5087B5 1/2139.7750960.20.09
TB5088ATB5088B5 3/4146.1700850.20.09
-TB5089B5 13/16147.6300360.210.09
TB5091ATB5091B6152.4250290.210.09
-TB5092B6152.4300350.210.09
-TB5093B6152.4350410.210.09
TB5094ATB5094B6152.4500580.210.09
TB5095ATB5095B6152.4750870.210.09
TB508ATB508B6152.48651000.210.09
TB5096ATB5096B6152.410001160.210.09
-TB5097B6 1/2165.1500530.230.1
-TB5098B6 1/2165.110001060.230.1
TB5099A-7177.8250250.240.1
TB5101ATB5101B7177.8500490.240.1
TB5102ATB5102B7177.8600590.240.1
TB5103ATB5103B7177.81000980.240.1
-TB5104B7 1/2190.5500460.260.11
-TB5105B7 1/2190.51000910.260.11
TB5106ATB5106B8203.2300250.280.12
TB5107ATB5107B8203.2500420.280.12
TB5108ATB5108B8203.21000850.280.12
TB5010ATB5010B8203.211801000.280.12
-TB5109B8203.215001270.280.12
-TB5111B8203.220001700.280.12
-TB5112B8 1/2215.9300240.290.13
-TB5113B8 1/2215.9500400.290.13
-TB5114B8 1/2215.91000800.290.13
-TB5115B9228.6500370.30.13
-TB5116B9228.61000750.30.13
-TB5117B9 1/2241.3500350.320.14
-TB5118B9 1/2241.31000710.320.14
TB5119ATB5119B10254500340.330.14
TB5121ATB5121B102541000670.330.14
TB5012ATB5012B1025415001010.330.14
-TB5122B1025420001340.330.14
-TB5123B11279.41000610.360.16
TB5124ATB5124B12304.8500280.40.17
TB5125ATB5125B12304.81000550.40.17
-TB5126B12304.81500830.40.17
-TB5127B12304.820001110.40.17
-TB5128B14355.61000470.480.21
-TB5129B14355.623001090.480.21
-TB5131B153811500660.50.22
-TB5132B16406.41000410.520.23
-TB5133B18457.21500550.570.25
-TB5134B18457.21700620.570.25

5/8″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
TB6001A-1 1/431.850340.10.04
TB6002A-1 1/431.82001380.10.04
TB6003A-1 1/431.82501720.10.04
TB621ATB621B1 1/238.12001030.110.05
TB6004ATB6004B1 1/238.12501290.110.05
TB6005A-250.8100340.130.06
TB622ATB622B250.8200680.130.06
-TB6006B250.85001710.130.06
TB6007A-2 1/457.2100290.140.06
TB623ATB623B2 1/457.2250730.140.06
TB6008ATB6008B2 1/457.23501020.140.06
TB6009ATB6009B2 3/860.3280760.170.07
TB624ATB624B2 1/263.53901000.160.07
TB6011A-376.2150310.20.09
TB6012ATB6012B376.2250510.20.09
TB625ATB625B376.2350720.20.09
TB6014A-376.2400820.20.09
TB6213ATB6213B376.25001020.20.09
-TB6015B376.27501530.20.09
TB6016ATB6016B3 3/495.3525830.240.1
TB6017ATB6017B4101.6250360.260.11
-TB6018B4101.6400580.260.11
-TB6019B4101.6500730.260.11
TB6214ATB6214B4101.6550800.260.11
-TB6021B4101.6600880.260.11
TB626ATB626B4101.67001020.260.11
-TB6022B4101.67501090.260.11
-TB6023B4101.610001460.260.11
TB6024ATB6024B5127250280.290.13
-TB6025B5127500570.290.13
TB627ATB627B5127650740.290.13
-TB6026B5127750850.290.13
-TB6027B512710001130.290.13
TB6028ATB6028B5 3/8136.5800840.30.13
TB6029ATB6029B6152.4300280.340.15
-TB6031B6152.4500460.340.15
-TB6032B6152.4750700.340.15
TB628ATB628B6152.4850790.340.15
-TB6033B6152.41000930.340.15
TB6034ATB6034B6152.415001390.340.15
TB6035ATB6035B6 1/2165.1500430.380.17
TB6036ATB6036B7177.8500390.40.17
-TB6037B7177.81000780.40.17
-TB6038B7177.815001180.40.17
TB6039ATB6039B8203.2500340.470.2
-TB6041B8203.2850580.470.2
-TB6042B8203.21000680.470.2
TB6210ATB6210B8203.21200820.470.2
-TB6043B8203.215001020.470.2
-TB6044B8203.220001360.470.2
TB6045ATB6045B10254500270.530.23
-TB6046B10254750400.530.23
-TB6047B102541000540.530.23
TB6212ATB6212B102541500800.530.23
-TB6048B1025420001070.530.23
TB6049ATB6049B12304.8500220.660.29
-TB6051B12304.8900400.660.29
TB6052ATB6052B12304.81000440.660.29
TB6053ATB6053B12304.81500660.660.29
-TB6054B12304.82000890.660.29
-TB6055B14355.637001400.790.34
-TB6056B15381750260.840.37
-TB6057B153812400840.840.37
-TB6058B1538140001410.840.37
-TB6059B16406.42500820.910.4
-TB6061B16406.445001480.910.4
-TB6062B18457.21500441.030.45
-TB6063B18457.23000871.030.45
-TB6064B18457.247001371.030.45
-TB6065B205081500391.250.54
-TB6066B205083500911.250.54
-TB6067B2050847001231.250.54
-TB6068B24609.62000431.470.64
-TB6069B24609.647001021.470.64
-TB6071B36914.43000432.31

3/4″ Models

120 Volt240 VoltHeater
Length (in)
Heater
Length (mm)
WattsWatt
Density
Approx.
Wt. (lbs)
Approx.
Wt. (kg)
TB7001A-2 1/457.2200490.190.08
TB7002A-376.2250430.240.1
-TB7003B376.2500850.240.1
TB701ATB701B3 1/482.66501010.250.11
TB7004A-4101.6250300.310.14
-TB7005B4101.6500610.310.14
TB702ATB702B4101.6600730.310.14
-TB7006B4101.610001220.310.14
TB7007A-5127300280.380.17
-TB7008B5127500470.380.17
-TB7009B51271000950.380.17
TB7011ATB7011B6152.4500390.440.19
TB703ATB703B6152.41000770.440.19
-TB7012B6152.415001160.440.19
-TB7013B6152.420001550.440.19
TB7014ATB7014B7177.8500330.510.22
-TB7015B7177.81000650.510.22
TB7016ATB7016B8203.2500280.580.25
-TB7017B8203.21000570.580.25
TB704ATB704B8203.21300740.580.25
-TB7018B8203.220001130.580.25
-TB7019B102541000450.720.31
-TB7021B102542000890.720.31
-TB7022B12304.81000370.840.37
-TB7023B12304.82000740.840.37
-TB7024B12304.840001480.840.37
-TB7025B13330.21000340.930.41
-TB7026B14355.61250391.030.45
-TB7027B14355.62500791.030.45
-TB7028B14355.645001421.030.45
-TB7029B153811500441.090.47
-TB7031B16406.41800491.140.5
-TB7032B16406.447001291.140.5
-TB7033B18457.22000491.250.54
-TB7034B18457.250001211.250.54
-TB7035B205081150251.40.61
-TB7036B205082250491.40.61
-TB7037B2050852501141.40.61
-TB7038B24609.61375251.80.78
-TB7039B24609.62750501.80.78
-TB7041B24609.65500991.80.78
-TB7042B36914.42500302.51.09

15/16″ Models

[table “31” not found /]





Construction Details:
Tube Material: High temperature corrosion resistant alloy sheath
Finish Diameters: 1/4″ = .249″ +.000 -.004 (6.4 mm +.00 -.10)
3/8″ = .374″ +.000 -.004 (9.5 mm +.00 -.10)
1/2″ = .499″ +.000 -.004 (12.7 mm +.00 -.10)
5/8″ = .624″ +.000 -.004 (15.9 mm +.00 -.10)
3/4″ = .748″ +.000 -.004 (19.1 mm +.00 -.10)
Temperature Limits: Suitable for heater tube temperature up to 1200 F (650 C)

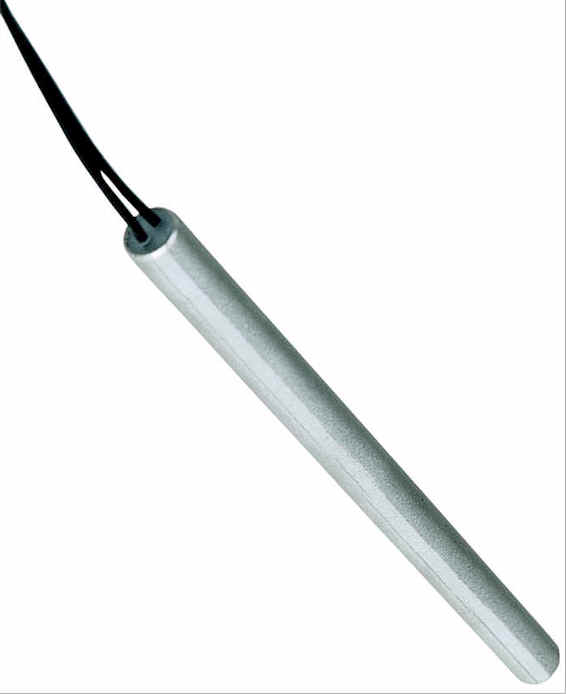

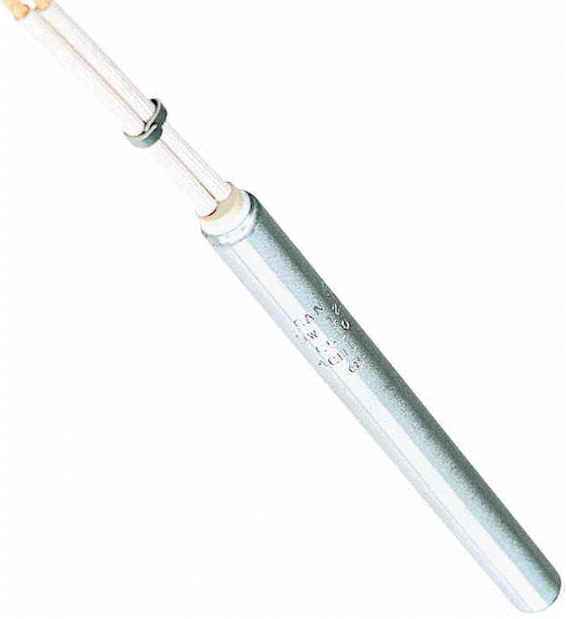

Termination: 10″ long (254 mm) lead wires
Stranded nickel-copper conductors – teflon/fiberglass insulation
482 deg F (250 deg C) temperature rating
Lead wires are connected external to the heaters
(optional internal leads available)

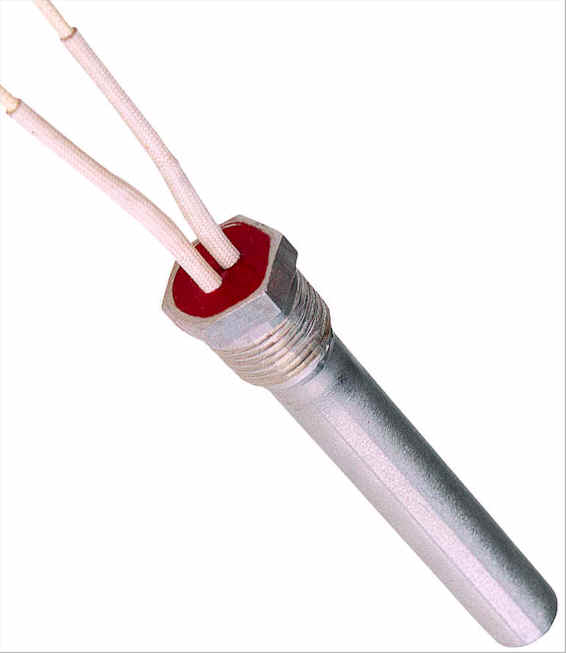

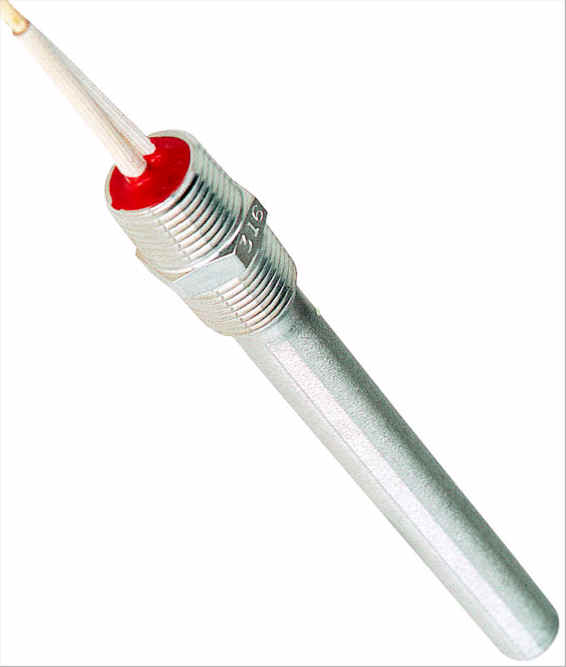

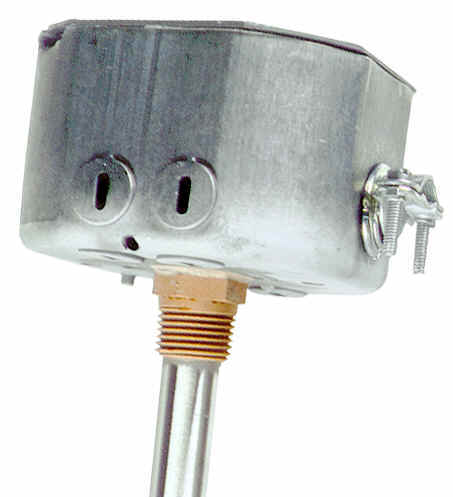

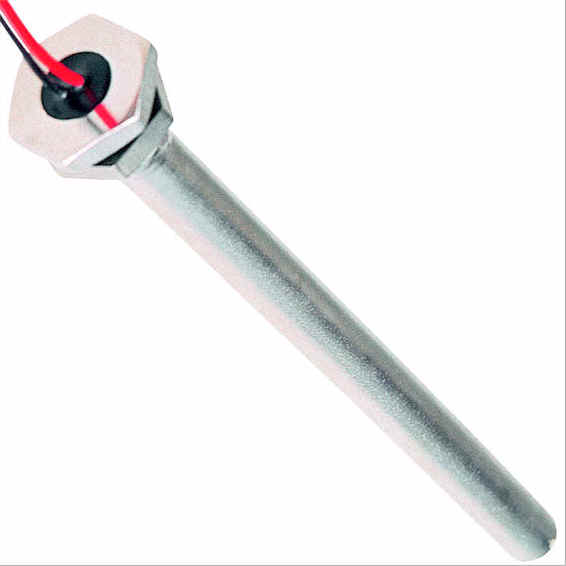

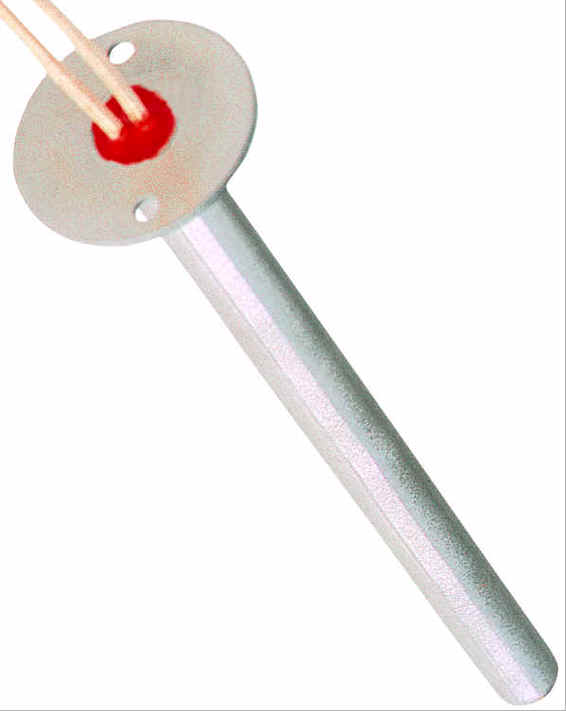

Models with Mounting: Many models available with Threaded Fittings or Flange for immersion applications



Option Code Description (Click for Picture)

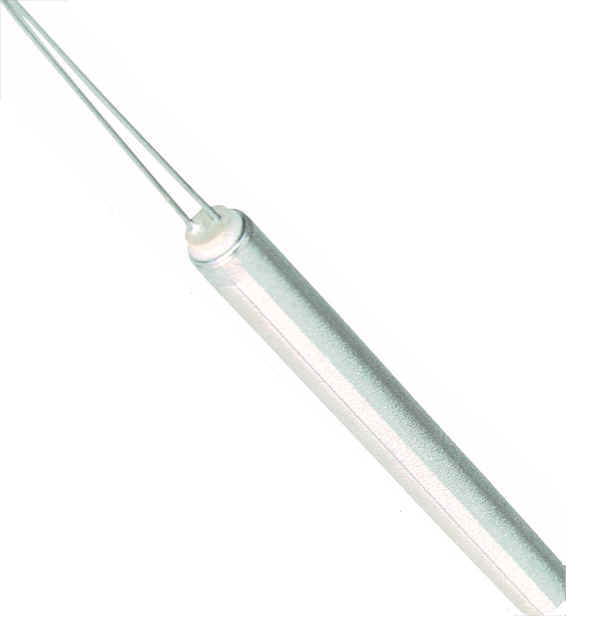

A Bare Leads – No insulation over lead wires See Picture

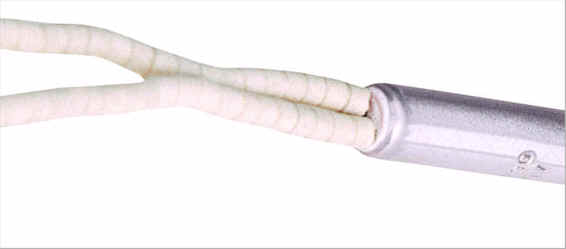

G Ceramic Leads over Bare Leads See Picture
B Tied Down Leads Strainrelief See Picture
T T-bar Strain Relief See Picture

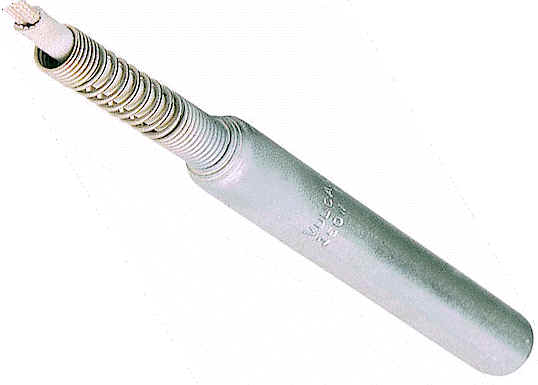

ST Spring Strainrelief over Leadwire See Picture
DD Straight Internally Connected Leadwires See Picture
H Potted End Seal See Picture

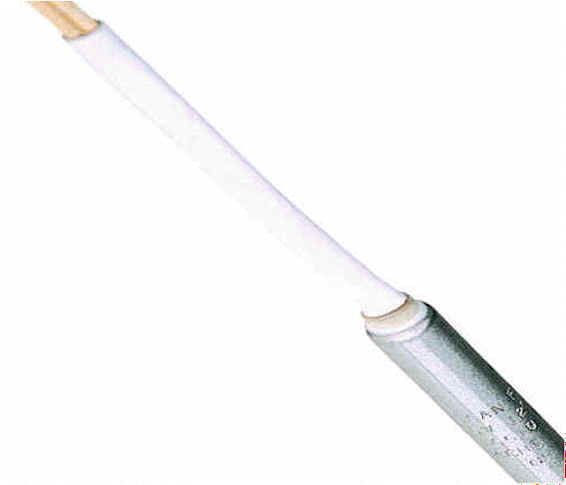

FF Insulating Sleeve Over Both Leads See Picture

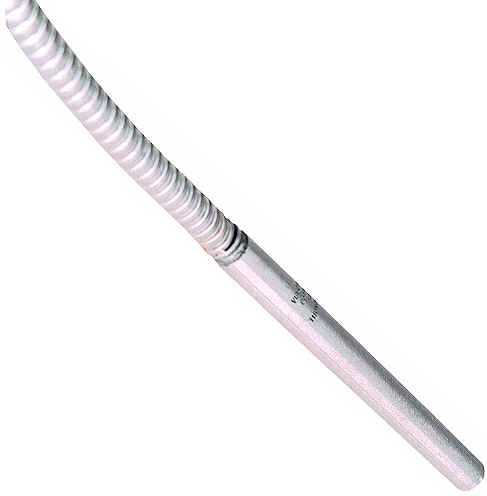

MS1 Straight Leads with Flex Conduit over Leads See Picture

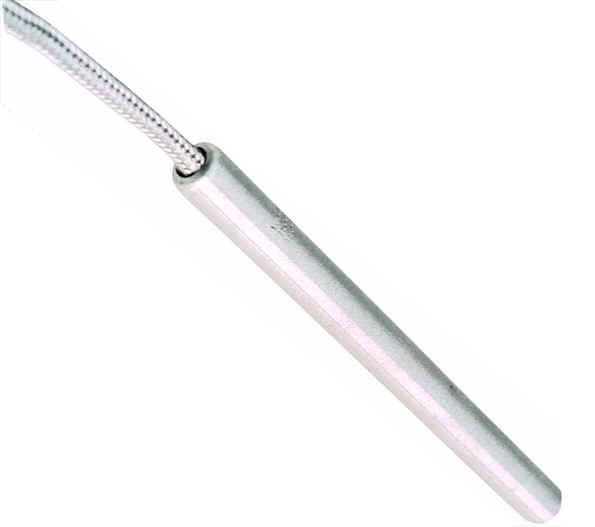

NS1 Straight Leads with Stainless Braid over Leads See Picture

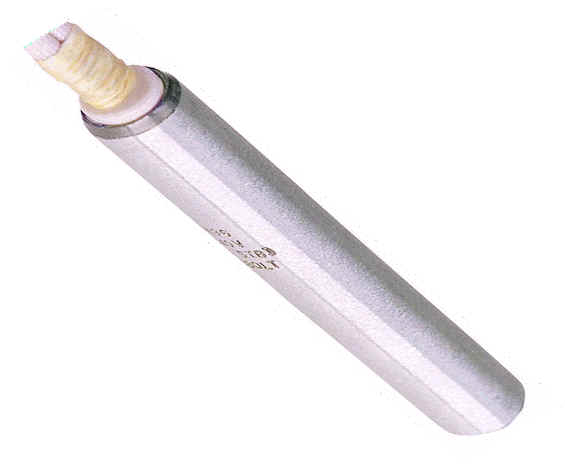

X Teflon Plug with Teflon Leads See Picture

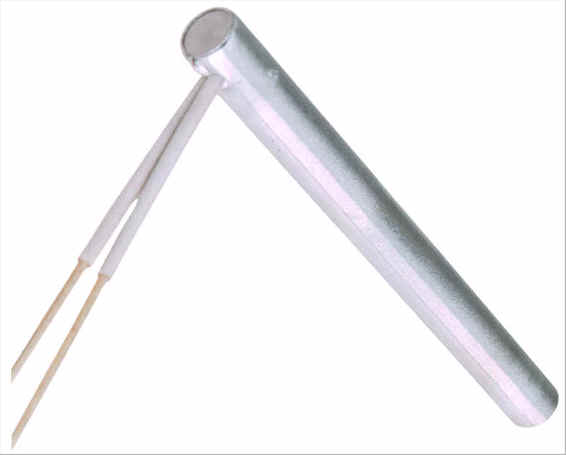

KR1 Right Angle Leads See Picture

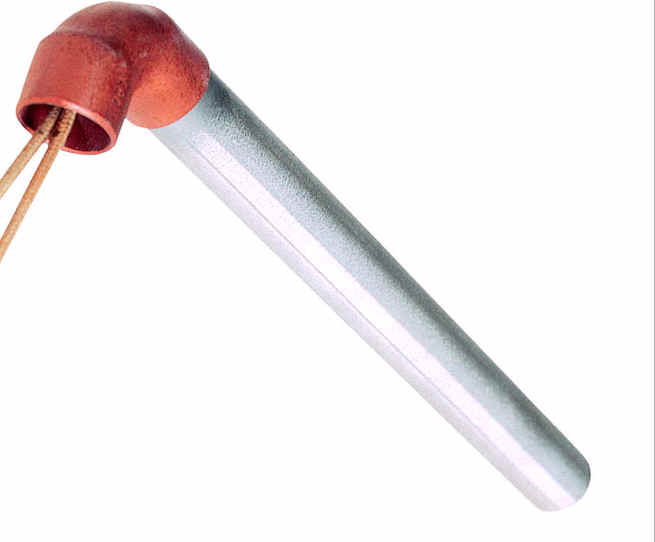

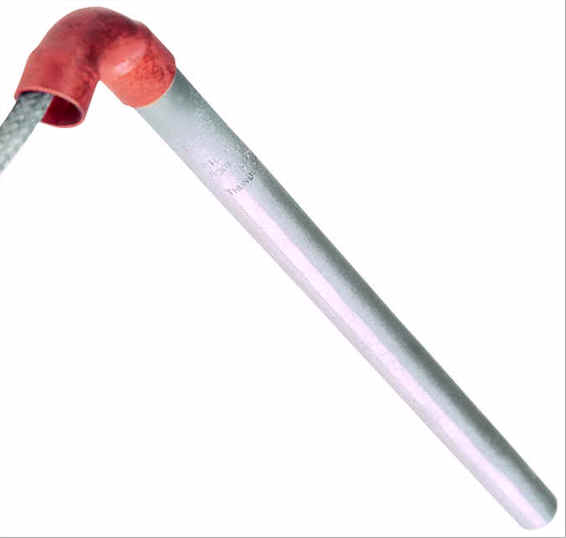

KR2 Right Angle Leads with Copper Elbow See Picture

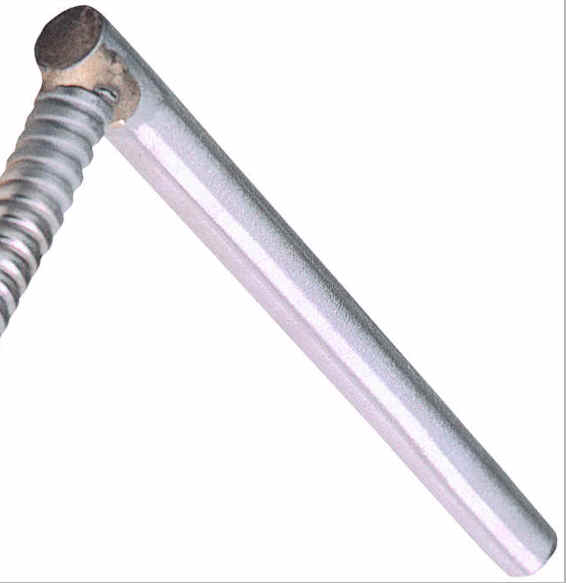

MR1 Flex Conduit over Right Angle Leads- No Elbow See Picture

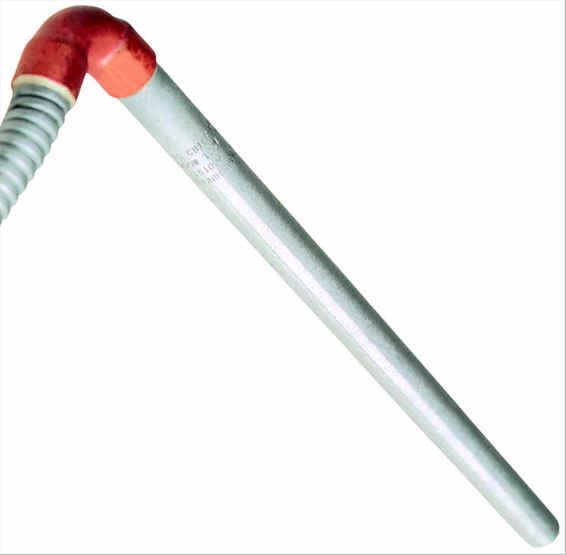

MR2 Flex Conduit over Right Angle Leads and Copper Elbow Transition See Picture

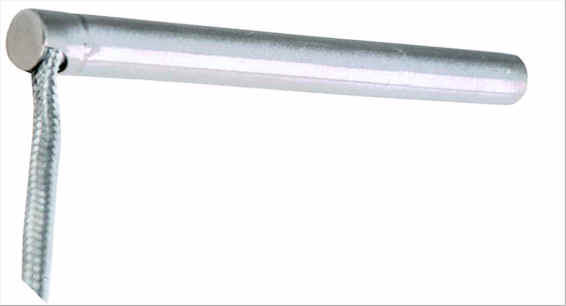

NR1 Stainless Braid over Right Angle Leads- No Elbow See Picture
NR2 Stainless Braid over Right Angle Leads and Copper Elbow Transition See Picture

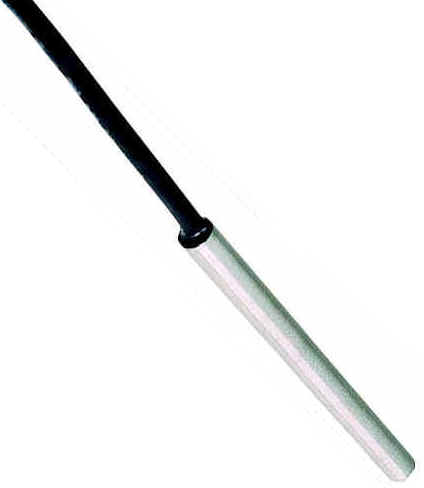

CT Cord Termination See Picture

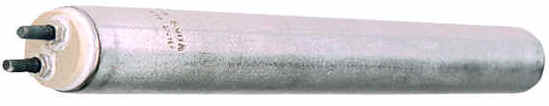

C Screw and Nut Termination See Picture
R Double End Threaded Termination See Picture
GG Ground Wire
J Pipe Thread Mounting Fitting See Picture
JD Dual Thread Mounting Fitting See Picture
JE Straight Thread Mounting Fitting See Picture
JF Standard Mounting Flange See Picture

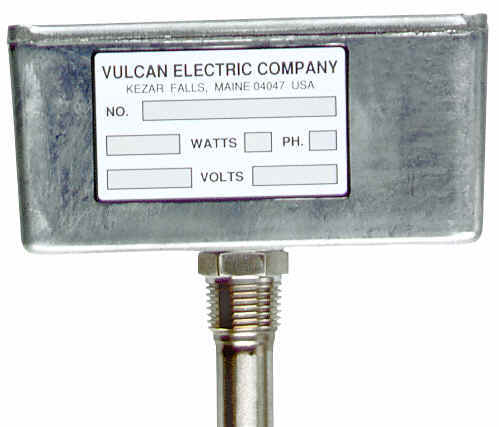

EB1 General Purpose Enclosure See Picture
EB4 Moisture Resistant Enclosure See Picture

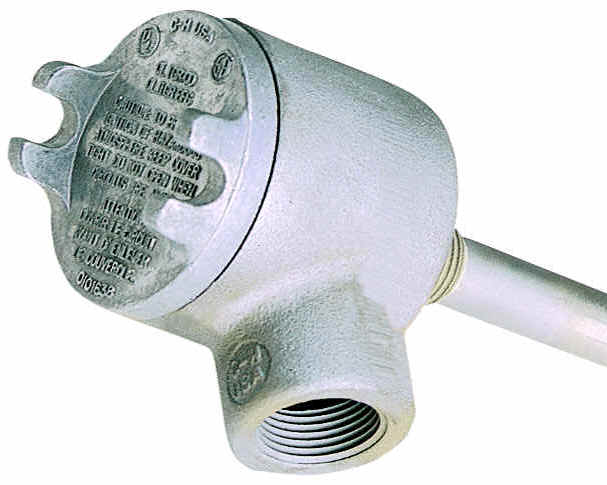

EB7 Explosion Resistant Enclosure See Picture

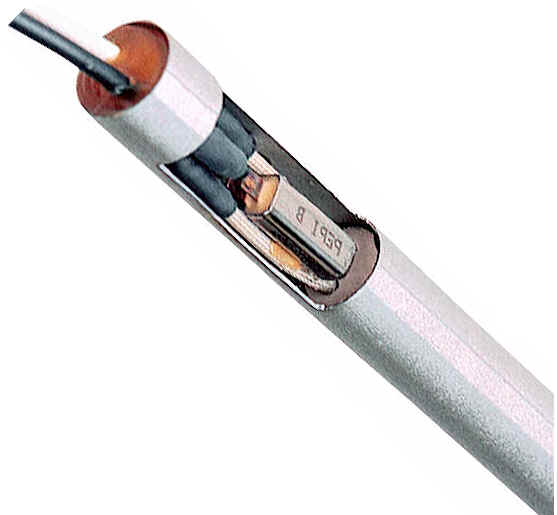

TT Internal Thermostat See Picture
WX Special Wattage
VX Special Voltage
HX Special Heater Length
LX Longer Lead Length
TX Terminals attached to leads
P Multiple Heat
CC Special Wattage Distribution
JX Special Pipe Thread Mounting Fittings
FX Custom Mounting Flange
BX Custom Mounting Bracket
Y Centerless Grinding
Z Passivate
AA Electropolishing
SX Special sheath material
RX Locating Ring
WX Special Leadwire Insulation

Thermal Engineering For Your Industry

We engineer solutions for complex requirements, used in a broad range of industries and applications.

WORK WITH A SPECIALIST REQUEST A QUOTE
