Ultra High Temperature Probes
- Designed for temperatures up to 2300 °C
- Available in all standard ANSI calibrations
- Optimum performance in most critical applications
Vulcan UHT Thermocouples are designed for extreme temperature, time and cycling. Our complete selection of thermocouple materials with superior performance characteristics and quality offer the most advanced line of temperature sensors for extreme process applications. These thermocouples have been developed from decades of experience at solving thermal application problems for the world’s leading industrial producers and research facilities. Our sensors incorporate premium construction materials, advanced manufacturing techniques, and the most precise test methods to ensure optimum performance in the most critical process environments. Vulcan UHT Thermocouples are available in the complete spectrum of ANSI calibrations, protection tubes, insulation materials, and installation options from common industrial to exotic constructions.
- High-integrity seals for vacuum tight applications
- Protective tube sheath materials to meet specific application requirements; Molybdenum tungsten coated, pure tungsten, tantalum, molybdenum, platinum, alumina oxide, Hexoloy
- Insulation materials for extreme temperatures; hafnium oxide insulation

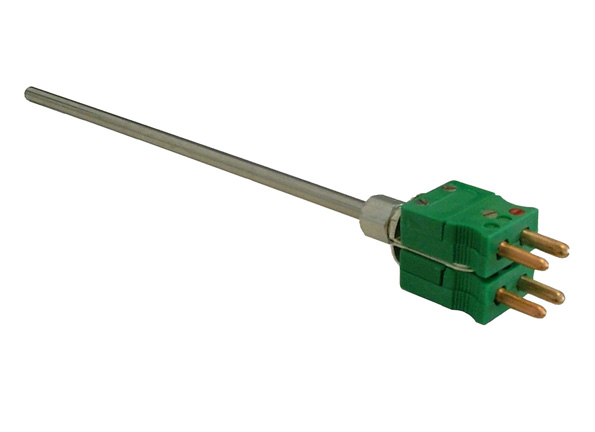

- Single, dual and multiple junctions for profiling
- Thermocouple elements: Type C, G, R, S, B, PII, K, N
- Custom designs for O.E.M. applications
- Temperature ranges up to 2315 °C (4200 °F)
- Compliance with recognized agency tolerances and specifications
- Test and certification traceable to NIST, Thermocouple limits set to ITS-90 reference standards
Vacuum furnaces and related process industries:
- Crystal growing
- Solar Cells, silicon ingot, wafer, thin film
- LEDs, sapphire ingot, wafer, thin film
- Chemical vapor deposition & infiltration
- Hot isostatic presses
- Metallurgical heat treatment processes
- Aerospace
- Advanced ceramics and composite materials
- Destructive testing
- Nuclear
- Research and development
Models
Models and Options

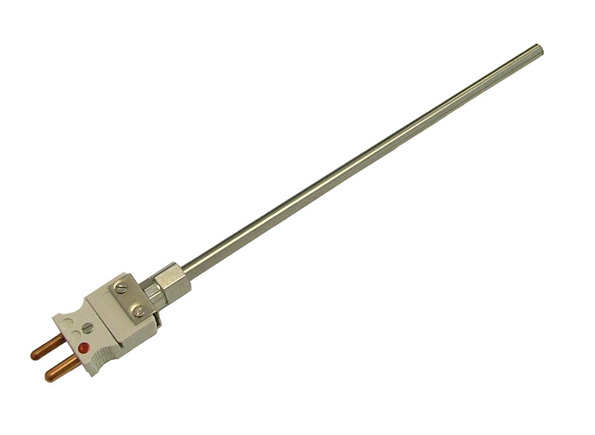

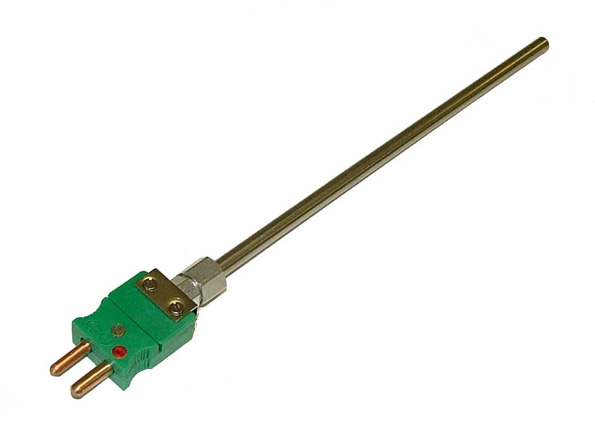

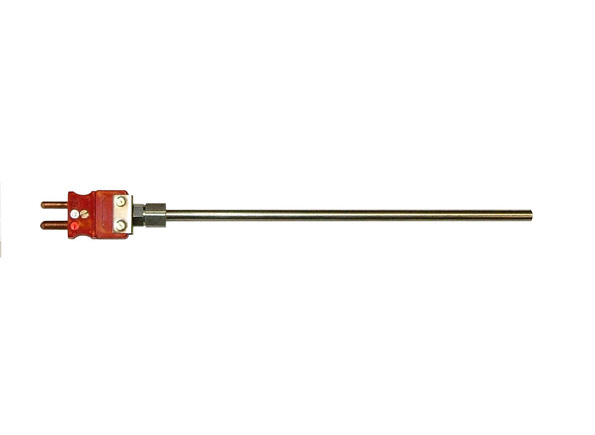

Ultra High Temperature Thermocouple Probes with Plug Termination

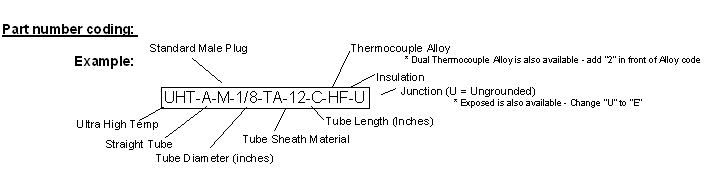

Alloy Type | Sheath | 12" Length Models | 24" Length Models | 36" Length Models | * Max. Probe Measurement Temperature | Working Atmosphere(s) |
---|---|---|---|---|---|---|
C | Tantalum | UHT-A-M-1/8-TA-12-C-HF-U | UHT-A-M-1/8-TA-24-C-HF-U | UHT-A-M-1/8-TA-36-C-HF-U | 2315 C (4200 F) | Vacuum, Inert |
UHT-A-M-3/16-TA-12-C-HF-U | UHT-A-M-3/16-TA-24-C-HF-U | UHT-A-M-3/16-TA-36-C-HF-U | ||||
UHT-A-M-1/4-TA-12-C-HF-U | UHT-A-M-1/4-TA-24-C-HF-U | UHT-A-M-1/4-TA-36-C-HF-U | ||||
C | Molybdenum | UHT-A-M-1/8-MO-12-C-HF-U | UHT-A-M-1/8-MO-24-C-HF-U | UHT-A-M-1/8-MO-36-C-HF-U | 2200 C (4000 F) | Vacuum, Inert |
UHT-A-M-3/16-MO-12-C-HF-U | UHT-A-M-3/16-MO-24-C-HF-U | UHT-A-M-3/16-MO-36-C-HF-U | ||||
UHT-A-M-1/4-MO-12-C-HF-U | UHT-A-M-1/4-MO-24-C-HF-U | UHT-A-M-1/4-TA-MO-C-HF-U | ||||
C | Alumina | UHT-A-M-1/8-ALO-12-C-AL-U | UHT-A-M-1/8-ALO-24-C-AL-U | UHT-A-M-1/8-ALO-36-C-AL-U | 1900 C (3450 F) | Oxidizing, Vacuum, Inert |
UHT-A-M-3/16-ALO-12-C-AL-U | UHT-A-M-3/16-ALO-24-C-AL-U | UHT-A-M-3/16-ALO-36-C-AL-U | ||||
UHT-A-M-1/4-ALO-12-C-AL-U | UHT-A-M-1/4-ALO-24-C-AL-U | UHT-A-M-1/4-ALO-36-C-AL-U | ||||
C | Inconel 600 | UHT-A-M-1/8-IN-12-C-AL-U | UHT-A-M-1/8-IN-24-C-AL-U | UHT-A-M-1/8-IN-36-C-AL-U | 1150 C (2100 F) | Oxidizing, Vacuum, Inert |
UHT-A-M-3/16-IN-12-C-AL-U | UHT-A-M-3/16-IN-24-C-AL-U | UHT-A-M-3/16-IN-36-C-AL-U | ||||
UHT-A-M-1/4-IN-12-C-AL-U | UHT-A-M-1/4-IN-24-C-AL-U | UHT-A-M-1/4-IN-36-C-AL-U | ||||
R | Tantalum | UHT-A-M-1/8-TA-12-R-AL-U | UHT-A-M-1/8-TA-24-R-AL-U | UHT-A-M-1/8-TA-36-R-AL-U | 1482 C (2700 F) | Vacuum, Inert |
UHT-A-M-3/16-TA-12-R-AL-U | UHT-A-M-3/16-TA-24-R-AL-U | UHT-A-M-3/16-TA-36-R-AL-U | ||||
UHT-A-M-1/4-TA-12-R-AL-U | UHT-A-M-1/4-TA-24-R-AL-U | UHT-A-M-1/4-TA-36-R-AL-U | ||||
R | Molybdenum | UHT-A-M-1/8-MO-12-R-AL-U | UHT-A-M-1/8-MO-24-R-AL-U | UHT-A-M-1/8-MO-36-R-AL-U | 1482 C (2700 F) | Vacuum, Inert |
UHT-A-M-3/16-MO-12-R-AL-U | UHT-A-M-3/16-MO-24-R-AL-U | UHT-A-M-3/16-MO-36-R-AL-U | ||||
UHT-A-M-1/4-MO-12-R-AL-U | UHT-A-M-1/4-MO-24-R-AL-U | UHT-A-M-1/4-TA-MO-R-AL-U | ||||
R | Alumina | UHT-A-M-1/8-ALO-12-R-AL-U | UHT-A-M-1/8-ALO-24-R-AL-U | UHT-A-M-1/8-ALO-36-R-AL-U | 1482 C (2700 F)) | Oxidizing, Vacuum, Inert |
UHT-A-M-3/16-ALO-12-R-AL-U | UHT-A-M-3/16-ALO-24-R-AL-U | UHT-A-M-3/16-ALO-36-R-AL-U | ||||
UHT-A-M-1/4-ALO-12-R-AL-U | UHT-A-M-1/4-ALO-24-R-AL-U | UHT-A-M-1/4-ALO-36-R-AL-U | ||||
R | Inconel 600 | UHT-A-M-1/8-IN-12-R-AL-U | UHT-A-M-1/8-IN-24-R-AL-U | UHT-A-M-1/8-IN-36-R-AL-U | 1150 C (2100 F) | Oxidizing, Vacuum, Inert |
UHT-A-M-3/16-IN-12-R-AL-U | UHT-A-M-3/16-IN-24-R-AL-U | UHT-A-M-3/16-IN-36-R-AL-U | ||||
UHT-A-M-1/4-IN-12-R-AL-U | UHT-A-M-1/4-IN-24-R-AL-U | UHT-A-M-1/4-IN-36-R-AL-U | ||||
S | Tantalum | UHT-A-M-1/8-TA-12-S-AL-U | UHT-A-M-1/8-TA-24-S-AL-U | UHT-A-M-1/8-TA-36-S-AL-U | 1482 C (2700 F) | Vacuum, Inert) |
UHT-A-M-3/16-TA-12-S-AL-U | UHT-A-M-3/16-TA-24-S-AL-U | UHT-A-M-3/16-TA-36-S-AL-U | ||||
UHT-A-M-1/4-TA-12-S-AL-U | UHT-A-M-1/4-TA-24-S-AL-U | UHT-A-M-1/4-TA-36-S-AL-U | ||||
S | Molybdenum | UHT-A-M-1/8-MO-12-S-AL-U | UHT-A-M-1/8-MO-24-S-AL-U | UHT-A-M-1/8-MO-36-S-AL-U | 1482 C (2700 F) | Vacuum, Inert) |
UHT-A-M-3/16-MO-12-S-AL-U | UHT-A-M-3/16-MO-24-S-AL-U | UHT-A-M-3/16-MO-36-S-AL-U | ||||
UHT-A-M-1/4-MO-12-S-AL-U | UHT-A-M-1/4-MO-24-S-AL-U | UHT-A-M-1/4-TA-MO-S-AL-U | ||||
S | Alumina | UHT-A-M-1/8-ALO-12-S-AL-U | UHT-A-M-1/8-ALO-24-S-AL-U | UHT-A-M-1/8-ALO-36-S-AL-U | 1482 C (2700 F) | Oxidizing, Vacuum, Inert |
UHT-A-M-3/16-ALO-12-S-AL-U | UHT-A-M-3/16-ALO-24-S-AL-U | UHT-A-M-3/16-ALO-36-S-AL-U | ||||
UHT-A-M-1/4-ALO-12-S-AL-U | UHT-A-M-1/4-ALO-24-S-AL-U | UHT-A-M-1/4-ALO-36-S-AL-U | ||||
S | Inconel 600 | UHT-A-M-1/8-IN-12-S-AL-U | UHT-A-M-1/8-IN-24-S-AL-U | UHT-A-M-1/8-IN-36-S-AL-U | 1150 C (2100 F) | Oxidizing, Vacuum, Inert |
UHT-A-M-3/16-IN-12-S-AL-U | UHT-A-M-3/16-IN-24-S-AL-U | UHT-A-M-3/16-IN-36-S-AL-U | ||||
UHT-A-M-1/4-IN-12-S-AL-U | UHT-A-M-1/4-IN-24-S-AL-U | UHT-A-M-1/4-IN-36-S-AL-U | ||||
B | Tantalum | UHT-A-M-1/8-TA-12-B-AL-U | UHT-A-M-1/8-TA-24-B-AL-U | UHT-A-M-1/8-TA-36-B-AL-U | 1700 C (3100 F) | Vacuum, Inert |
UHT-A-M-3/16-TA-12-B-AL-U | UHT-A-M-3/16-TA-24-B-AL-U | UHT-A-M-3/16-TA-36-B-AL-U | ||||
UHT-A-M-1/4-TA-12-B-AL-U | UHT-A-M-1/4-TA-24-B-AL-U | UHT-A-M-1/4-TA-36-B-AL-U | ||||
B | Molybdenum | UHT-A-M-1/8-MO-12-B-AL-U | UHT-A-M-1/8-MO-24-B-AL-U | UHT-A-M-1/8-MO-36-B-AL-U | 1700 C (3100 F) | Vacuum, Inert |
UHT-A-M-3/16-MO-12-B-AL-U | UHT-A-M-3/16-MO-24-B-AL-U | UHT-A-M-3/16-MO-36-B-AL-U | ||||
UHT-A-M-1/4-MO-12-B-AL-U | UHT-A-M-1/4-MO-24-B-AL-U | UHT-A-M-1/4-TA-MO-B-AL-U | ||||
B | Alumina | UHT-A-M-1/8-ALO-12-B-AL-U | UHT-A-M-1/8-ALO-24-B-AL-U | UHT-A-M-1/8-ALO-36-B-AL-U | 1700 C (3100 F) | Oxidizing, Vacuum, Inert |
UHT-A-M-3/16-ALO-12-B-AL-U | UHT-A-M-3/16-ALO-24-B-AL-U | UHT-A-M-3/16-ALO-36-B-AL-U | ||||
UHT-A-M-1/4-ALO-12-B-AL-U | UHT-A-M-1/4-ALO-24-B-AL-U | UHT-A-M-1/4-ALO-36-B-AL-U | ||||
B | Inconel 600 | UHT-A-M-1/8-IN-12-B-AL-U | UHT-A-M-1/8-IN-24-B-AL-U | UHT-A-M-1/8-IN-36-B-AL-U | 1150 C (2100 F) | Oxidizing, Vacuum, Inert |
* Upper temperature limit varies with application – Please consult factory.
